Я строил каркасники на разных грунтах, и каждый раз убеждался: правильная база — половина успеха. Расскажу путь от первой скважины до того момента, когда в доме горит свет и можно жить.
Заливные сваи: основа без монтажной техники
Буронабивные сваи выбираю, когда грунт нестабильный или на участке высокий уровень подземных вод. Я просверливаю скважину диаметром 250-300 мм на глубину до полутора метров ниже глубины промерзания — в нашей полосе это около двух метров с учётом подушки. Вручную это делается буром с расширителем или беру мотобур в аренде.
В скважину опускаю арматурный каркас из четырёх прутков А12 по углам и хомутов из вязальной проволоки через каждые 150 мм. Заливаю бетон марки М300 с осадкой 15 см — то есть консистенция, когда бетон лежит горкой, но не ползёт по земле. На одну сваю уходит примерно 0,06 кубометра бетона. Под дом 6×8 метров нужно восемь-десять свай в углах и под несущими стенами.
Сваи заливаю с выпуском арматуры выше земли на 300-400 мм. Это нужно для связи со скважиной, которую заделаю после застывания бетона. После залива даю две недели на набор прочности, только потом начинаю монтаж ростверка.
Ростверк: связывающая балка между сваями

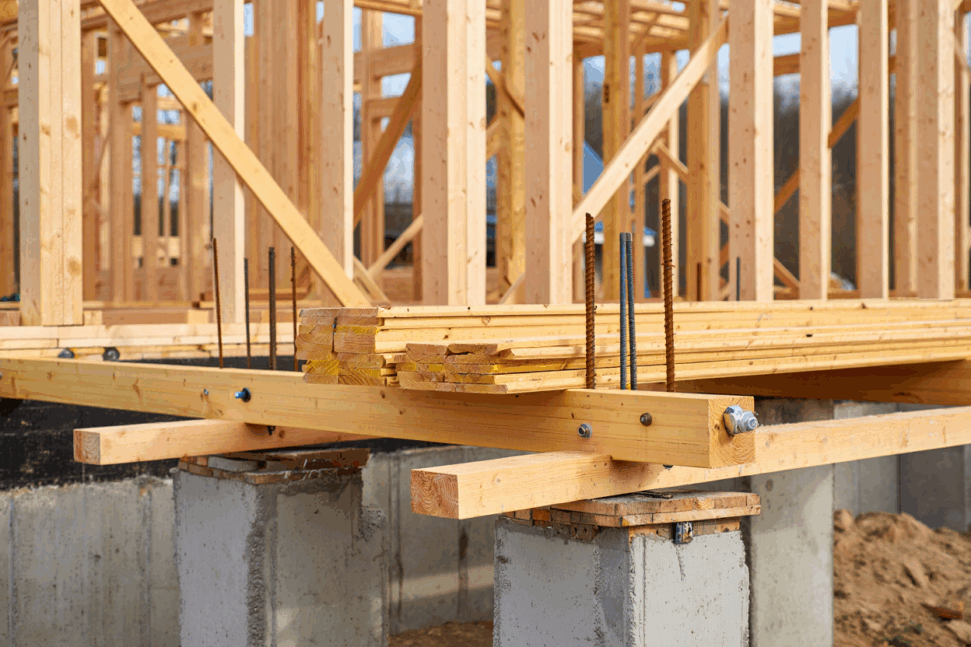

Ростверк — это железобетонная или деревянная балка, которая связывает головы всех свай в единое целое и распределяет вес дома равномерно. Я предпочитаю деревянный ростверк из доски 50х300 камерной сушки, потому что он быстрее монтируется и допускает небольшие подвижки грунта.
На голову каждой сваи подкладываю гидроизоляцию — два слоя рубероида или мембрану EPDM — и крепёж М16 анкером, который закрепляю в арматуре. Две доски 50х300 связываю в балку, кладу на анкеры, стягиваю гайками. Диагональные укосины из доски 50х150 крепю между ростверком и подкосами на болтах М12 — они гасят боковые нагрузки от ветра.
Верхнюю поверхность ростверка выравниваю по уровню, иначе возведение каркаса пойдёт перекосом. Допуск — не более 10 мм на всей длине здания.
Обвязка и нижние стойки каркаса
На ростверк монтирую нижнюю обвязку из доски 50х150 камерной сушки. Это две доски, скреплённые болтами в углах на нахлёст 150 мм и через каждый метр по длине. Болты М12 пропускаю через доску в брус ростверка.
Стойки каркаса шагом 600 мм врезаю в обвязку вполдерева — спилю паз глубиной 25 мм в верхней доске обвязки, вставляю стойку и крепю двумя болтами М12. Высота стойки в здании с потолком 2,8 метра составляет ровно 2,7 метра — зазор оставляю на верхнюю обвязку толщиной 50 мм.
Все стойки — доска 50х150. Деревянный каркас легче, чем железный профиль, и его не нужно варить. Вертикальность проверяю длинным уровнем не менее одного метра.
Раскосы и диагональные укосины
Укосины — диагональные доски 50х100 или 50х150 — ставлю через каждые два пролёта для жёсткости. Они крепятся болтами к стойкам и обвязке под углом 45-60 градусов. Диагональное раскрепление даёт каркасу устойчивость в вертикальной плоскости и предотвращает сдвиг при ветровых нагрузках.
Перед обшивкой ориентированно-стружечной плитой (ОСП) толщиной 12 мм проверяю диагонали на каждой стене — разница не должна быть больше 10 мм. ОСП нашиваю с зазором 8-10 мм между листами, крепя её гвоздями 60 мм через каждые 150 мм по периметру и через 300 мм в промежуточных стойках.
Слои ограждающих конструкций
Внешняя обшивка держит форму и воспринимает ветровую нагрузку. Внутри стены — утеплитель, пароизоляция, внутренняя обшивка.
Снаружи на ОСП крепю ветрозащитную мембрану Изоспан А с нахлёстом 100 мм и проклейкой стыков. Она не пропускает ветер, но выпускает водяной пар из утеплителя. Поверх монтирую контробрешётку (обрешётка перпендикулярно основной) из бруска 40х50, создавая вентзазор 40 мм между мембраной и облицовкой. Это необходимо, чтобы влага стекала вниз, а не скапливалась.
Утеплитель укладываю плотностью 35-45 кг/м3 между стойками. Для климата с минусом 25 достаточно одного слоя 150 мм, но я режу минвату на 20 мм шире проёма, чтобы она встала враспор без щелей. В более суровом климате добавляю перекрёстный слой 50 мм по контробрешётке снаружи — такая конструкция держит до минус 35.
Пароизоляцию — плёнка Изоспан B — монтирую изнутри помещения с нахлёстом 100 мм и проклейкой бутиловой лентой. Эта плёнка не даёт тёплому влажному воздуху из дома проникать в утеплитель и превращать минвату в мокрую губку. Между пароизоляцией и гипсокартоном оставляю зазор 25 мм под контробрешётку — там прячу электропроводку без прорезания защитного слоя.
Внутренняя обшивка — гипсокартон толщиной 12,5 мм, креплю его к стойкам саморезами 25 мм через каждые 150 мм. На стыках листов монтирую бумажную серпянку и шпатлю гипсовой смесью.
Монтаж электропроводки в каркасном доме
Проводку прокладываю только после монтажа всех слоёв утеплителя и пароизоляции, в воздушном зазоре между пароизоляцией и гипсокартоном. Это защищает провод от влаги и упрощает его замену при необходимости.
Кабель использую ВВГнг(А)-LS 2х1,5 или 3х1,5 для розеток и светильников (допуск 16 ампер), для варочной панели беру 3х2,5 (допуск 20 ампер), для основного ввода от счётчика — 3х6 или 3х10 в зависимости от мощности. Это кабель, устойчивый к горению и нетоксичный при нагреве.
Провода укладываю в пластиковую гофру 16 мм диаметром, чтобы проще было их вытащить при замене. Розетки и выключатели монтирую на глубину 30 мм в стену, используя подрозетники пластиковые диаметром 68 мм с креплением на распорки. Разводка идёт в скрытом виде внутри гипсокартона с жёсткими перегородками между этажами во избежание распространения огня.
Автомат 16 ампер защищает каждый контур розеток, 20 ампер — варочную панель, вводный автомат 63 ампера стоит на щитке возле счётчика. Заземление закладываю в этапе обвязки — стальной проводник 6 мм2 от электрода глубины два метра идёт в дом и крепится к щитку.
Электроустановочные изделия выбираю модульные, с плавными переходами, чтобы не было щелей при монтаже в коробку. Все контакты затягиваю винты отвёрткой под углом 90 градусов — ровно настолько, чтобы завернулось без усилия.
От первой скважины до включения света проходит три-четыре месяца при работе в одну смену. Остаётся только облицовка фасада, кровля и внутренняя отделка.
