Каркасный дом своими руками 8х9 м я собираю только на калиброванной доске, а не на пиломатериале естественной влажности с рынка. Коробка 8х9 метра по осям требует периметра 34 метра, на нижнюю и двойную верхнюю обвязку уходит 17 шестиметровых досок сечением 50х150. Для размера 10х10 периметр 40 метров, поэтому на обвязку беру 20 досок того же сечения. Камерная сушка с влажностью 16–18 процентов не выкручивает стойки винтом через месяц после сборки, а доску естественной сушки коробит уже на этапе обшивки.
Нижнюю обвязку кладу на гидроизоляцию поверх ростверка: два слоя рубероида или лист эластомерной гидроизоляционной мембраны отсекают капиллярную влагу от бетона и металла. Креплю обвязку к фундаменту анкерами М12 с шагом 1,2 метра, под гайку кладу шайбу 40х40 мм, чтобы не смять древесину. Углы соединяю в полдерева с промазкой антисептиком и затягиваю шпильками М10. Для дома 10х10 одноэтажного при пролёте лаг больше 3 метров ставлю промежуточную опорную балку или внутреннюю несущую стену, иначе пол из доски 50х200 пружинит под весом человека и печи.
Пол в коробке 10х10 одноэтажной собираю на лагах 50х200 с шагом 400 мм, потому что в местах под печь и под сауну нагрузка выше. Черновой пол из доски 25х100 стелю снизу лаг на черепной брусок 40х40, сверху кладу ориентированно-стружечную плиту толщиной 18 мм. Для летнего дома без утепления гидроизоляцию под чистовой пол класть не нужно, но швы плит промазываю герметиком, чтобы мыши не делали гнёзда. В зоне будущей сауны пол не зашиваю плитой наглухо: там пойдёт бетонная плита или цементно-стружечная плита с уклоном.
Стойки, верхняя обвязка и укосины для каркаса 10х10

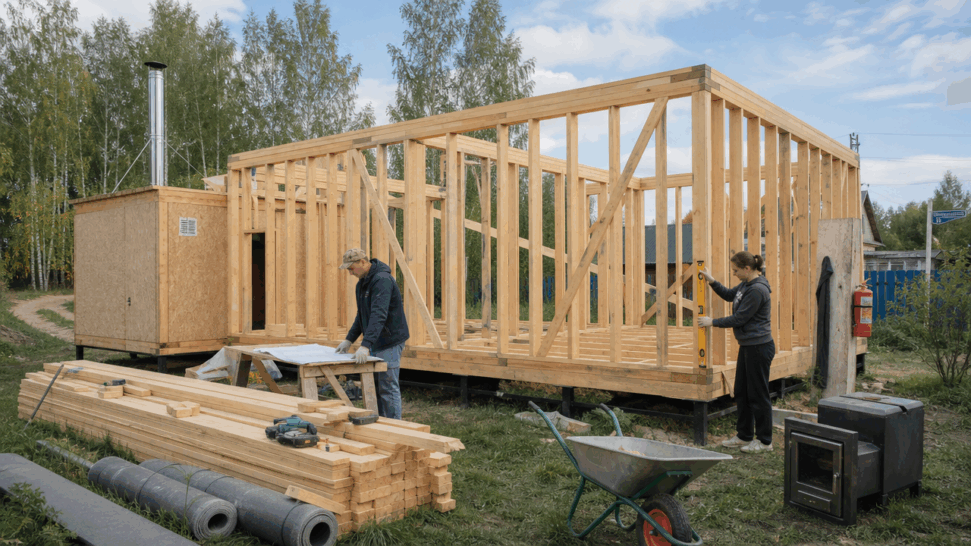

Стойки каркаса режу в размер 2600 мм, если потолок по проекту 2500 мм: 100 мм уходит на нижнюю обвязку и верхнюю сдвоенную обвязку. Шаг стоек 600 мм по осям, потому что ориентированно-стружечная плита толщиной 12 мм стыкуется на доске, а не на пустоте. Оконные проёмы усиливаю сдвоенными стойками 50х100 по бокам и перемычкой из двух досок 50х150 на ребро, под перемычку ставлю короткие стойки. Укосину из доски 25х100 врезаю в стойку и обвязку заподлицо, а не накладываю сверху, иначе лист плиты вспучится на саморезах. Сначала фиксирую каркас временными укосинами, после монтажа обшивки их снимаю.
Каркасный дом своими руками без утепления: стеновой пирог и точка росы
Каркасный дом своими руками без утепления имеет стену из трёх элементов: стойки 50х150, наружная обшивка ориентированно-стружечной плитой толщиной 12 мм и ветрозащитная мембрана. Пустоту между стойками оставляю открытой, это не брак, а осознанный режим летней постройки. Влага от дождя или конденсата выветривается через продух под обшивкой, если контробрешётка 50х50 сделана правильно. Зимой такая стена не держит тепло, поэтому дом без утепления не годится для круглогодичного проживания. Если позже захочется утеплить, внутренний пароизоляционный слой монтируют только после закладки минваты, иначе плёнка задержит воду в древесине.
Кровля и наружная обшивка без минеральной ваты
Наружную обшивку ориентированно-стружечной плитой креплю к стойкам саморезами 45 мм с шагом 150 мм по периметру листа и 300 мм по промежуточным стойкам. Между листами оставляю зазор 3 мм, потому что намокшая плита раздаётся и упирается в соседний лист. Ветрозащитную мембрану раскатываю горизонтально снизу вверх с нахлёстом 150 мм, стыки проклеиваю бутиловой лентой. По мембране набиваю брусок 50х50, к нему креплю фасадную доску или сайдинг: этот вентиляционный зазор выносит влагу из каркаса. Фасад из планкена 20х140 прижимаю оцинкованными гвоздями 60 мм, чтобы шляпка не ржавела на светлом дереве.
Кровлю для неотапливаемого каркаса делаю холодной: стропила 50х200 с шагом 600 мм, гидроизоляция, контробрешётка 50х50, обрешётка 25х100. Металлочерепицу прикручиваю саморезами с эластомерной прокладкой в нижнюю волну, на скате 4000 мм нужно 5 рядов обрешётки с шагом 350 мм. Под коньком оставляю вентиляционный зазор 50 мм, через него выходит пар от сауны, если вытяжка временно не справляется. Свесы карниза подшиваю перфорированными панелями, чтобы холодный чердак не превращался в термос. Для сауны в доме 10х10 одноэтажном потолок парной не совпадает с общей кровлей, между ними остаётся пространство для разводки вентиляции и дымохода.
Сауна в каркасном доме своими руками: планировка и отсечка пара
Сауна в каркасном доме своими руками ставится как отдельная капсула, а не как угол, отгороженный гипсокартоном. В плане 8х9 или 10х10 я выделяю под парную 2,5х2,5 метра: на полок шириной 600 мм, каменку и проход остаётся по 700–800 мм. Каркас перегородок сауны собираю из стоек 50х100 с шагом 600 мм, высоту делаю 2300 мм под чистый потолок. Стены и потолок парной утепляю базальтовой ватой 100 мм, даже если сам дом построен без утепления. Только так пар не выпадает каплями на холодных поверхностях соседних комнат и не гноит обвязку.
Пароизоляцию парной монтирую алюминиевой фольгой 0,1 мм, а не полиэтиленом: плёнка при 90 градусах растягивается и теряет герметичность. Фольгу креплю фольгой внутрь помещения, нахлёст 100–150 мм, стыки проклеиваю алюминиевым скотчем. Поверх фольги ставлю обрешётку 25х50, чтобы между фольгой и вагонкой остался зазор 25 мм. Вагонку из осины или ольхи толщиной 15 мм прибиваю кляймерами, а не насквозь, потому что при перепадах влажности доску ведёт. Полок из осиновой доски 30 мм делаю съёмным, чтобы раз в неделю просушивать его на улице.
Пожарная безопасность и отступки вокруг каменки
Пожарные требования для встроенной сауны диктуют четыре вещи:
- пол под каменкой заливаю бетоном 100 мм либо кладу цементно-стружечную плиту 20 мм;
- стены за печью защищаю цементно-стружечной плитой 10 мм с воздушным зазором 30 мм от дерева;
- дымоход через потолок проходит только в потолочно-проходном узле с базальтовой набивкой;
- выключатель и светильник в парной ставлю в исполнении IP44 с жаропрочным стеклом.
Дровяную печь массой от 100 кг устанавливаю на отдельную опору, чтобы лаги пола не просели. Электрокаменку 6–9 кВт завожу медным кабелем 3х6 мм² от отдельного автомата 32 А в щите. Между дымоходом и деревянной обшивкой выдерживаю отступ 250 мм для утеплённой трубы.
Пол, слив и вентиляция в парной
Пол в парной делаю с уклоном 1:100 к трапу диаметром 50 мм, трап подключаю через сифон с сухим затвором к канализации. На свайном фундаменте под парной монтирую опорную раму из швеллера 120 мм, по ней заливаю плиту. Деревянные съёмные решётки укладываю на бетон без крепежа, после топки их снимаю и ставлю вертикально. Вентиляцию делаю по простой схеме: приток сечением 100х100 мм в 200 мм от пола за каменкой, вытяжка 100х150 мм на противоположной стене под полком. На вытяжке ставлю осевой вентилятор производительностью 100 кубометров в час с регулировкой, после сеанса он сушит парную за 30–40 минут.
Электрика в каркасном доме без утепления идёт в гофрированной трубе ПВХ по пустым полостям между стойками. В парной кабель прокладываю в стальной трубе или термостойком рукаве, потому что ПВХ при 90 градусах плавится. Розетки в мокрой зоне не ставлю, светильник вешаю на высоте 2000 мм с плафоном IP65. Отдельный автомат на сауну ставится в общий щит на фасаде или в тамбуре. После сборки щита обязательно проверяю контур заземления: в парной с металлической каменкой это вопрос жизни, а не формальность.
Каркасный дом своими руками 10х10 одноэтажный без утепления с сауной получается лёгким и быстросборным, но сауна требует своего контура тепла и пара. На коробку 8х9 уходит меньше пиломатериала, на коробку 10х10 нужно больше лаг и верхней обвязки, но технология та же. Главное не смешивать режимы: общий каркас остаётся холодным, парная работает как термос внутри холодного объёма. Если сделать пароизоляцию парной и вентиляцию правильно, соседние комнаты не отсыреют. Строительство каркасного дома занимает примерно 70–115 дней, а отделка сауны требует дополнительного времени.
