Я строю каркасники уже 12 лет и до сих пор держу под рукой доску 50х150 камерной сушки: она уходит и в обвязку, и в стойки, и в стропила. Утеплитель толщиной 200 мм в стене каркасника работает лучше кирпичной кладки 600 мм, если монтаж выполнен без щелей. Собрать такой дом самому реально за один сезон, если не пропускать этапы и проверять диагонали после каждого узла.
Этапы постройки каркасного дома своими руками
Фундамент и нижняя обвязка
Площадку расчищаю от растительного слоя на глубину 200 мм и выравниваю по нивелиру. Разметку делаю колышками и шнуром, диагонали по углам контролирую с допуском не более 10 мм: если прямоугольник гуляет больше, каркас стен уйдёт винтом. Для самостоятельной стройки чаще выбираю винтовые сваи с оголовками, потому что закрутить их можно вдвоём за день без бетонных работ и ожидания набора прочности. Для слабых грунтов с высоким уровнем воды подходит плитный фундамент: плита 200 мм с арматурой 12 мм и рёбрами жёсткости 400х200 мм, она же служит черновым полом. Мелкозаглублённую ленту заливаю только на ровном участке с перепадом менее 50 мм, иначе опалубка получается кривой.
На оголовки свай кладу два слоя рубероида, затем нижнюю обвязку из доски 50х150, анкерю её болтами М12 с шагом 1,2 метра. Гидроизоляция под обвязкой обязательна, потому что капиллярная влага из бетона или металла сгноит доску за 2–3 года. Лаги пола сечением 50х200 монтирую на обвязку с шагом 600 мм, снизу подшиваю черепной брусок 40х40 и доску 25 мм. Внутрь закладываю минеральный утеплитель 150 мм, сверху пароизоляцию и фанеру 18 мм. Такой пол держит перегородки и не прогибается под кухонным гарнитуром.

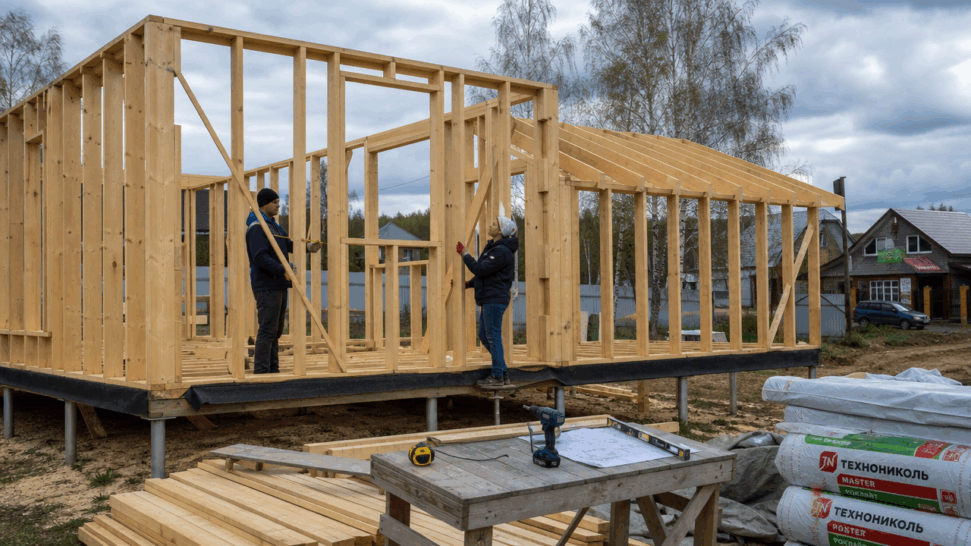

Каркас стен и укосины
Для наружных стен беру доску 50х150 с шагом стоек 600 мм, оконные проёмы усиливаю сдвоенными стойками и ригелем из доски 50х200. В углах ставлю три доски, чтобы сохранить прямой угол и дать опору под внутреннюю обшивку. Укосину зарезаю из доски 25х100 заподлицо со стойкой: она убирает боковую качку каркаса до монтажа плит OSB. После каждой стены проверяю диагональ проёма, верхнюю обвязку делаю двойной доской 50х150 с перехлёстом стыков не менее 600 мм.
Перекрытие второго этажа собираю на балках 50х200 с шагом 600 мм, сверху фанера 18 мм, снизу обрешётка под гипсокартон. В местах опирания ванны или стиральной машины добавляю сдвоенные балки и усиленную раскладку.
Утепление и пароизоляция
Стеновой пирог снаружи внутрь собираю в таком порядке:
- плита OSB 12 мм на каркас;
- ветрозащитная мембрана;
- стойки 50х150 с утеплителем 150 мм;
- перекрёстный слой утеплителя 50 мм по горизонтальной обрешётке;
- пароизоляционная плёнка;
- внутренняя обрешётка 25 мм;
- гипсокартон 12,5 мм.
Минеральную вату режу на 20 мм шире проёма между стойками и ставлю враспор. Перекрёстный слой 50 мм перекрывает деревянные стойки, поэтому мостиков холода не остаётся. Пароизоляцию монтирую изнутри с нахлёстом полотен 100 мм и проклейкой стыков бутиловой лентой, а между плёнкой и гипсокартоном оставляю зазор 25 мм под провода. Контробрешётка 25 мм прижимает плёнку и не даёт электрике пробивать паробарьер.
Кровля и внешняя обшивка
Стропильную систему собираю из доски 50х200 при пролёте до 6 метров, шаг 600 мм. На стропила кладу гидроизоляционную мембрану, затем контробрешётку 25х50, обрешётку из доски 25х100 и кровельное покрытие. Свесы делаю 500 мм, чтобы дождь не заливал фасад и вентиляционный зазор. Внешнюю обшивку крашу или закрываю имитацией бруса после монтажа окон и дверей. Водосточная система с кронштейнами через 600 мм завершает закрытый контур.
Делаем каркасный пристрой к дому своими руками
Пристрой к деревянному или каменному дому собираю на отдельном фундаменте из винтовых свай или столбов 300х300 мм. Сваи ставлю по углам и через 1,8 метра, верхние оголовки выравниваю в одной плоскости. Нижнюю обвязку пристроя не связываю жёстко с основным домом: между старой стеной и новой обвязкой оставляю зазор 20 мм и заполняю его минеральной ватой. Пристрой гуляет при осадке и морозном пучении, а жёсткая связка порвала бы обшивку уже в первый год.
Узел примыкания к существующей стене
К стене основного дома креплю вертикальную доску 50х150 через гидроизоляционную ленту анкерами с шагом 600 мм. К этой доске подгоняю каркас пристроя, шов закрываю нащельником с уплотнительной лентой. Крышу пристроя делаю односкатной с уклоном 15 градусов и подвожу под свес основной кровли. В месте примыкания кровли к стене укладываю планку из оцинкованной стали с заходом на стену 150 мм, ниже пускаю мембрану.
Каркас пристроя и отделка
Стойки пристроя ставлю из доски 50х150 с шагом 600 мм, утеплитель 150 мм, плиты OSB 12 мм снаружи. Внутреннюю отделку делаю после проверки кровли на протечку: гипсокартон 12,5 мм, шпаклёвка, покраска. Для кухни или санузла в пристрое выбираю влагостойкий гипсокартон 12,5 мм и принудительную вытяжку.
Внутренняя отделка: кухня своими руками в каркасном доме — фото
Внутреннюю отделку начинаю с прокладки электрики в зазоре обрешётки, затем зашиваю стены гипсокартоном. Кухонную зону в каркасном доме проектирую до этапа утепления: на высоте 1400 мм и 2100 мм от пола между стойками врезаю закладные из фанеры 18 мм. На эти закладные вешаю верхние шкафы кухни, потому что гипсокартон 12,5 мм не держит консольную нагрузку от посуды и техники. Для оформления подойдут, например, фартук из влагостойкой фанеры и столешница на каркасе из бруса 50х50.
Нижние шкафы собираю на регулируемых ножках и дополнительно креплю к стене через уголки. Под мойку укладываю влагостойкий лист 12 мм, а швы проклеиваю силиконом. Вытяжку вывожу через стену в канал 125 мм с обратным клапаном, чтобы зимой не тянуло холодом.
Каркасный мобильный дом своими руками
Мобильный каркасный дом ставлю на сварной раме прицепа с торсионной подвеской и полом из фанеры 18 мм. Общий вес дома с отделкой держу в пределах 3,5 тонны, поэтому каркас собираю из доски 50х100 камерной сушки с шагом 400 мм. Утеплитель 100 мм и плиты OSB 9 мм дают достаточную жёсткость при транспортировке. Шаг стоек 400 мм, а не 600 мм, сохраняет форму после переезда по грунтовке.
Пол мобильного дома настилаю на лаги 50х100 с утеплителем 100 мм и пароизоляцией снизу. Стену усиливаю металлическими уголками в каждом углу и укосинами из доски 25х100. Крышу делаю трёхслойной: внешний металл, обрешётка 25х100, утеплитель 50 мм между стропилами, снизу фанера 10 мм. Такой дом подходит для круглогодичного проживания при высоте потолка 2300 мм и ширине до 2500 мм под правила дорожного движения.
