Я строил каркасники более десяти лет и держал в руках каждый брус, каждый гвоздь. Начну с главного: каркасный дом — это не щитовой конструктор, который просто собирается из готовых панелей. Это конструкция, которая требует понимания того, как нагрузки передаются от крыши через стойки в фундамент, где воздух движется между слоями, откуда берётся влага и как её выводить наружу.
Подготовка фундамента и нижней обвязки
Каркасник ставлю исключительно на мелкозаглубленный ленточный фундамент или свайно-ростверковую систему. Глубина 0,8-1,2 метра ниже линии промерзания — это минимум, иначе дом поднимет вспучиванием уже в первую зиму. Для дома 6 на 8 метров экономлю на ленточном фундаменте, начиная с траншеи шириной 400 мм.
На готовый ростверк укладываю два слоя рубероида или современную гидроизоляцию EPDM толщиной 1-2 мм. Эта полоса спасает нижнюю обвязку от капиллярной влаги, которая поднимается от грунта через бетон. Без этого слоя доска начинает чернеть через два-три года и теряет прочность.
Нижняя обвязка — это два или три слоя доски 50х150 мм, уложенные плашмя, скреплённые между собой через 600 мм длинными винтовыми дюбелями диаметром 12 мм. Крепление к фундаменту выполняю анкерами М12 через 1,2 метра — такой шаг держит дом при боковой ветровой нагрузке до 35 кг/м2. Каждый анкер затягиваю ключом так, чтобы шайба слегка вдавилась в дерево, но не разорвала волокна.
Разметка и нарезка материала

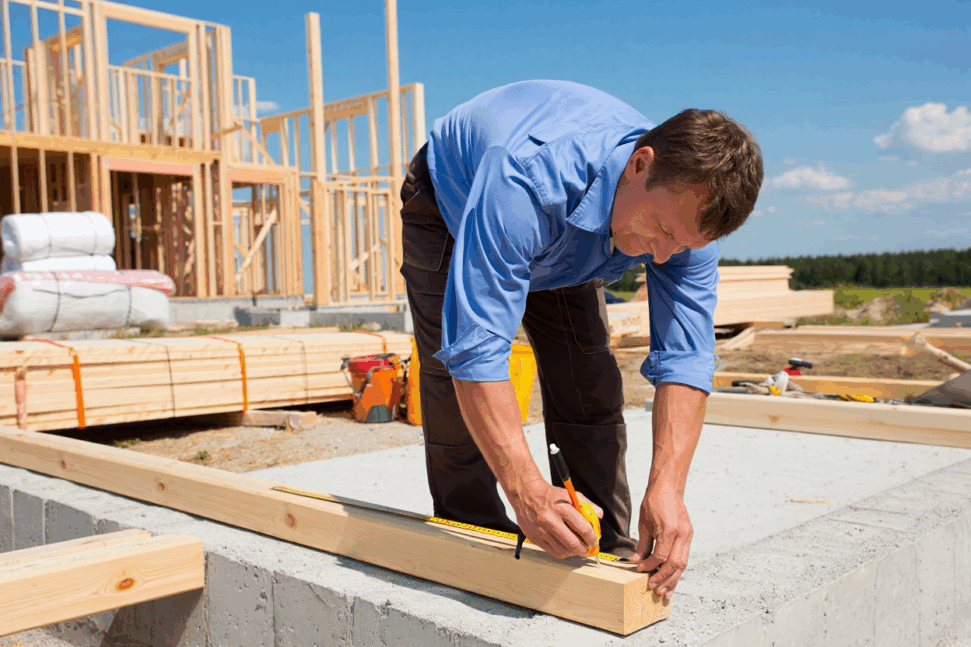

Перед подъёмом первой стойки размечу весь периметр. Линии опорного пояса я провожу мелом прямо по обвязке, отмечая середины оконных проёмов и дверей. Шаг между центрами стоек — ровно 600 мм, потому что листы минваты шириной 600 мм встают враспор в пролёт без подрезки и щелей. Если сделаю шаг 800 мм, утеплитель начнёт провисать, и возникнут мостики холода.
Стойки режу сечением 50х150 мм из доски камерной сушки с влажностью не выше 18 процентов. Высота стойки первого этажа при потолке 2,8 метра составляет 2,63 метра — это с учётом толщины нижней и верхней обвязки. Если взять доску естественной сушки, её начнёт коробить уже через месяц, и стена будет выглядеть волнистой.
Угловые стойки для каркасника ставлю с увеличенным сечением 50х200 мм, потому что на них передаются ветровые нагрузки с фасадов. Простые стойки между ними — это уже 50х150. Для каждой стойки отмечаю начало и конец по длине, выставляю их пачкой и режу одновременно циркулярной пилой, чтобы все концы были идентичны.
Вертикальный монтаж стоек и раскосы
Первую стойку ставлю с отвесом, проверяя вертикаль в двух плоскостях — по фасаду и вглубь. Крепление выполняю четырьмя анкерными болтами М10, вкручивая их под углом — два под углом вверх, два вниз. Это даёт жёсткое скрепление без проворачивания.
Остальные стойки устанавливаю по разметке, временно подкрепляя их деревянными укосинами — это косые доски 25х100 мм, прибитые одним концом к стойке, другим к нижней обвязке под углом примерно 45 градусов. Укосина удерживает стойку от наклона во время монтажа верхней обвязки. Между соседними стойками расстояние проверяю рулеткой, оно должно быть ровно 600 мм от центра к центру.
Когда первый ряд стоек стоит, прибиваю гвоздями 100 мм так, чтобы один стержень входил в нижнюю обвязку, другой в стойку. Два гвоздя в каждое соединение — минимум, а если позволяет наличие — четыре гвоздя в шахматном порядке.
Верхняя обвязка и связь конструкции
Верхняя обвязка из того же материала 50х150 мм укладывается поверх всех стоек, связывая их в единый каркас. Первый слой — это ленточный брус, уложенный перпендикулярно стойкам, второй слой кладу перпендикулярно первому. Эта двухслойная система работает как обруч, не позволяя стойкам расходиться при ураганных ветрах.
Скрепляю слои обвязки длинными болтами М8 через 1,2 метра, устанавливая их в просверленные отверстия. Соединение стоек с первым слоем обвязки — это четыре гвоздя 100 мм, забиваемые наискось, чтобы стержень входил в обвязку под острым углом. Два гвоздя забиваю с одной стороны, два с другой, образуя крест.
Углы связываю металлическими уголками 90х90х9 мм, привёртывая их четырьмя болтами М8 с каждой стороны. Без углового железа каркас будет складываться, как картонная коробка при боковом ударе.
Стены и уровни каркаса
После верхней обвязки первого этажа начинаю монтаж второго этажа. Все стойки второго уровня ставлю точно над стойками первого уровня — это упрощает передачу нагрузок и предотвращает деформацию.
Диагональные укосины из доски 50х100 мм монтирую в два слоя: один слой снаружи под углом примерно 45 градусов, второй слой изнутри под противоположным углом. Укосины работают как распорки, не позволяя каркасу складываться от боковых нагрузок. Крепление каждой укосины — три гвоздя 120 мм в верхний узел и три в нижний.
После того как каркас верхнего этажа поднят и обвязан, проверяю диагонали рулеткой. Диагональ каждого прямоугольника должна быть одинакова, иначе стена встанет ромбом, и окна перестанут закрываться. Допуск разницы диагоналей — не более 20 мм на размер 6 метров.
Кровельная система
Стропила крыши опираются прямо на верхнюю обвязку второго этажа. Мауэрлат — это ещё один брус 50х150 мм, уложенный поверх обвязки, к которому болтами крепятся стропильные ноги сечением 50х200 мм. Шаг стропил — 1,2 метра, что позволяет без подрезки уложить листы утеплителя по чердаку.
Стропила подпираю укосинами — это доски 50х100 мм, идущие из внутренних стен в середину пролёта, они принимают половину нагрузки крыши и передают её не на края каркаса, а внутрь. Для крыши с уклоном 30 градусов на доме 8 на 12 метров укосин требуется минимум четыре штуки, уложенные по длине.
Слои наружной стены: пирог каркасника
Технология сборки каркасного дома требует правильной последовательности слоёв в наружной стене. Изнутри помещения первый слой — это пароизоляция Изоспан B или аналог, закреплённая тонкими брусками 25х50 мм. Плёнка не даёт тёплому влажному воздуху проникать в утеплитель.
Второй слой — это сам утеплитель. Минвата Rockwool толщиной 150 мм плотностью 35-45 кг/м3 нарезается на 20 мм шире, чем расстояние между стойками. Я беру стандартные маты шириной 625 мм, они распираются между стойками, расположенными на расстоянии 600 мм одна от другой. Мат встаёт враспор и держится без дополнительного крепежа.
Третий слой — ветрозащитная мембрана, она крепится к стойкам скобами. Мембрана пропускает влагу наружу, но не пропускает ветер внутрь, тем самым сохраняя теплоёмкость утеплителя.
Четвёртый слой — это контробрешётка из доски 50х50 мм, прибитая гвоздями 100 мм прямо по мембране. Контробрешётка создаёт вентиляционный зазор между утеплителем и внешней облицовкой.
Пятый слой — это внешняя облицовка: доска липа-сосна толщиной 20 мм или листовые материалы вроде ЦСП толщиной 12 мм. Доску набиваю горизонтально на контробрешётку, оставляя между досками щели 5-7 мм на расширение при влажности.
Внутренняя отделка и гипсокартон
Изнутри после монтажа пароизоляции и контробрешётки я устанавливаю стоечный профиль для гипсокартона. Профиль ПП-60/27 крепится к деревянным стойкам через каждые 600 мм скобами, он не контактирует с утеплителем, что исключает мостики холода.
Листы гипсокартона толщиной 12,5 мм крепятся саморезами длиной 25 мм с шагом 250 мм. Стыки лент обклеиваю стеклосеткой и шпатлюю. Этот метод получается дешевле, чем крепить гипсокартон прямо к стойкам.
Контрольные проверки и допуски
После каждого этажа проверяю отвесом вертикаль каждой третьей стойки и диагонали прямоугольников. Допуск вертикали при высоте 3 метра — не более 10 мм. Если стойка наклонена, её нужно переделать, потому что искривление передаётся на все окна и двери.
Перед монтажом кровли проверяю, не упал ли каркас выше первого этажа. На дистанции 10 метров по периметру небольшое отклонение на 20-30 мм — это уже проблема, которую нужно исправлять домкратом до начала стропильной системы.
Каркасный дом своими руками требует скрупулёзности и знания каждого узла, потому что дальше ошибок не исправишь. Я считаю, что самостоятельная сборка экономит 30-40 процентов от стоимости готового проекта, но время вложений увеличивается в три раза.
