Каркасный дом строится по технологии платформа, где каждый этап опирается на предыдущий. Расскажу о реальных размерах, материалах и ошибках, которые видел на десятках объектов. Дом 8х4 метра с двухскатной крышей и утеплением стен 150 мм выдерживает зиму до минус 25 градусов при правильной сборке.
Выбор и подготовка фундамента
Под каркасник подойдёт свайный фундамент, ленточный мелкозаглубленный или железобетонная плита. Для участков на пучинистых грунтах рекомендую винтовые сваи 76 мм диаметром под каждый угол и через каждые 1,5–2 метра вдоль периметра. Ростверк из бруса 100×200 соединяет головы свай в единую раму.
Гидроизоляция ростверка решает проблему капиллярной влаги, которая поднимается из грунта и разлагает деревянную обвязку. Укладываю два слоя рубероида или один слой мембраны EPDM под нижнюю обвязку. Если этого не сделать, через пять лет нижняя часть стойки будет чёрной и хрупкой.
Нижнюю обвязку собираю из доски 50×150 камерной сушки с влажностью 12–18 процентов. Естественная сушка коробит материал, и стена перекашивается при набивке обшивки. Крепление обвязки к ростверку через анкер М12 с шагом 1,2 метра удерживает конструкцию при боковом ветровом давлении до 300 кг/м².

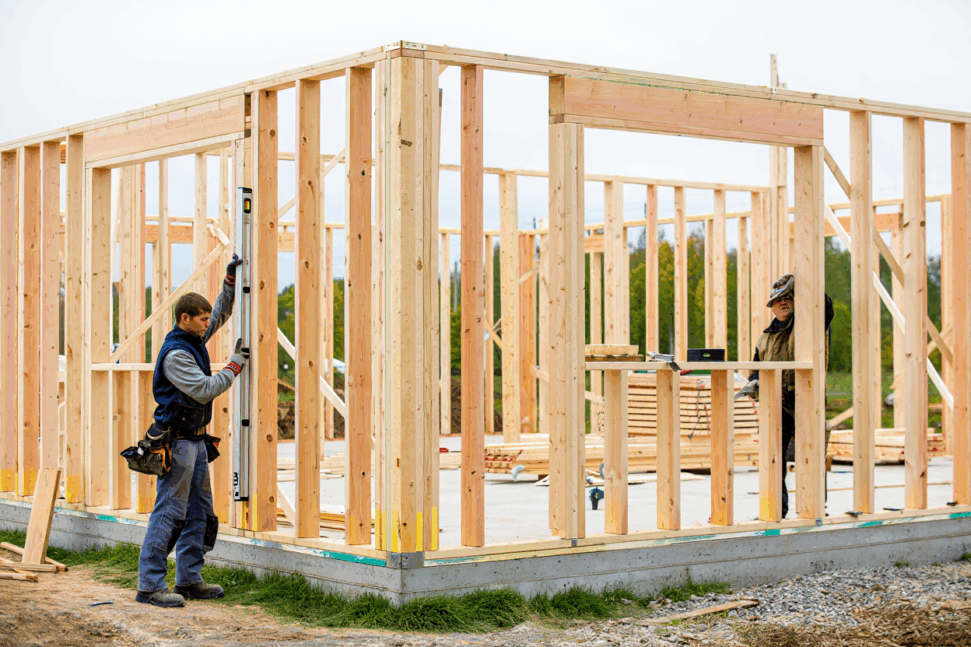

Сборка вертикального каркаса
Стойки каркаса режу из доски 50×150, расставляю с шагом 600 мм центр-центр. Этот шаг привязан к ширине утеплителя и ОСП плиты 1250 мм: три пролёта по 600 мм дают ровно 1800 мм, минимум обрезков. Высоту стойки беру с расчётом: если верхняя обвязка занимает 150 мм, а потолок нужен 2800 мм, то стойка 50×150 длиной 2850 мм.
Каждую стойку крепляю к нижней обвязке через два гвоздя 100 мм либо оцинкованный уголок 90×90×2,5 мм и болты М8. Гвозди держат сдвиг при монтаже, уголок работает надёжнее при ураганном ветре. Верхнюю обвязку стягиваю с стойками: две точки крепления на каждый столб исключают поворот и откос каркаса.
В углах устанавливаю сдвоенные стойки с зазором 50 мм между ними: в этот зазор набиваю ОСП плиту, которая работает как укосина, диагональная связь, предотвращающая перекос параллелограмма. Укосины из доски 50×100 под углом 45 градусов крепятся за две–три точки между стойками и обвязкой, особенно важны на фасадах с большой площадью остекления.
Жёсткость и перегородки
Наружную обшивку набиваю из ОСП толщиной 10–12 мм перед монтажом утеплителя. Плита 1250×2500 мм режется поперёк, даёт два куска по 1250×1250 мм, встают в два пролёта каркаса без обрезков. Крепление через саморез 3,2×35 мм в шахматном порядке, шаг 150 мм, даёт жёсткость всей стене на срез и кручение.
Внутренние перегородки собираю из доски 50×100 с шагом 600 мм, обшиваю одной стороной для подвеса коммуникаций. Если перегородка несущая, обшиваю обе стороны перед монтажом утеплителя. Дверные проёмы усиливаю перемычкой из доски 50×150, прибитой сверху на двух стойках 50×100.
Утепление стен и кровельный пирог
Утеплитель минвата плотностью 35–45 кг/м³ режу на 20 мм шире проёма между стойками, чтобы вата встала враспор без зазоров и мостиков холода. Толщина слоя 150 мм даёт сопротивление теплопередаче R = 3,5 м²К/Вт. При климате холоднее минус 30 добавляю перекрёстный слой 50 мм вдоль стоек по обрешётке снаружи.
Пароизоляцию изнутри монтирую с нахлёстом полотен минимум 100 мм, стыки проклеиваю бутиловой лентой шириной 50 мм. Плёнка Изоспан B не пропускает водяной пар из комнаты, предотвращая конденсацию в утеплителе. Между пароизоляцией и гипсокартоном оставляю 25 мм зазор под контробрешётку: здесь прячу электрику без нарушения защитного слоя.
Гидроизоляция снаружи, прямо на утеплителе, дышащая, на основе микропористого полиэтилена. Плёнка Изоспан AM пропускает водяной пар наружу, но не впускает влагу от дождя. Крепление гвоздями 20 мм через прижимные полосы с шагом 200 мм удерживает плёнку до набивки контробрешётки.
Двухскатная крыша с мансардой
Стропильная система собирается из доски 50×150, угол наклона скатов 35–40 градусов оптимален для самоочищения от снега и отсутствия ендов. Стропила режу под углом на верхней и нижней пятке, крепление в коньке через металлическую пластину 90×220×2 мм болтами М8, в подстропильном ряду через уголок 90×90×2,5 мм.
Кровельный пирог для утеплённой мансарды строю снизу вверх: черновая подшивка из доски 25 мм, пароизоляция Изоспан B, утеплитель Rockwool толщиной 200 мм между стропилами, гидроизоляция дышащей мембраны, контробрешётка 50×50 мм для вентзазора 40–50 мм, обрешётка под кровельное покрытие.
Контробрешётка дюбелирует гидроизоляцию вдоль стропил и создаёт воздушный слой между кровельным материалом и утеплителем. Без этого зазора конденсат из утеплителя стекает по гидроизоляции и мокрит верхний край стропила. Обрешётка под металлочерепицу сплошная, шаг не более 300 мм.
Передвижение готового дома: когда это нужно
Передвижение каркасного дома 8×4 требуется, если фундамент требует замены, участок нарушает санитарные нормы соседства с газопроводом или нужно освободить место. Дом весит 35–45 тонн в зависимости от утепления. Передвижение часто дешевле нового строительства: подъём занимает 5–7 дней, перемещение на расстояние до 100 метров — 3–5 дней.
Домкраты гидравлические 5 тонн ставлю по четыре штуки вдоль каждой продольной стены, расстояние между домкратами 2–2,5 метра. Поднимаю равномерно, каждый домкрат на 5 см, затем подкладываю деревянные опоры: первый ряд доски 25 мм, второй — доски 50 мм, третий — бруски 100×100 мм. После подъёма на 30–40 см расстояние для монтажа катков диаметром 150 мм будет 20–25 см.
Перед подъёмом демонтирую все коммуникации: водопровод, канализацию, электрику. Окна и двери вынимаю, мебель выношу. Если дом стоял на ростверке без анкеров, подъём проходит легче; если на ленточном фундаменте с анкерами, нужна болгарка для перерезания резьбовых стержней.
Монтаж на новом месте
На новом фундаменте устанавливаю дом обратно через те же домкраты с опорами, выравниваю горизонтально уровнем по периметру. Нижняя обвязка должна быть в горизонтали точнее 20 мм на всю длину дома. После этого креплю обвязку к ростверку анкерами, собираю коммуникации в обратном порядке.
Внутренняя отделка начинается с монтажа электропроводки в зазоре между пароизоляцией и гипсокартоном. Кабель пропускаю через гофротрубу 16 мм, крепление скобы каждые 400 мм. Гипсокартон 12,5 мм набиваю саморезом 25 мм в шахматном порядке, шаг 200 мм, затем шпатлёвка, грунтовка, финишная краска.
Каркасный дом 8×4 метра со всеми расчётами, чертежами и спецификацией пиломатериала обойдётся в 450–600 тысяч рублей на материалы при самостоятельной работе. Скорость возведения 4–6 недель от фундамента до крыши, если разметка, фундамент и проект готовы. Главное — точность сборки каркаса и герметичность всех слоёв утепления.
