Каркасный дом строится быстро, но требует понимания трёх узлов: как опирается на фундамент, как дышит помещение изнутри и как держит тепло. Я расскажу о доме размером от 6х3 метра до 10х10, потому что на этих габаритах видны все ошибки и решения одинаково работают для любого размера.
Нижняя обвязка и опирание на фундамент
Каркас начинается с доски 50х150 камерной сушки, которую кладут на гидроизоляцию поверх ростверка или ленточного фундамента. Два слоя рубероида или лист EPDM (этилен-пропилен-диеновый мономер) толщиной 1,5 мм спасают доску от капиллярной влаги, которая проникает из бетона в древесину за счёт капиллярных сил. Я беру материал с влажностью до 18 процентов, потому что на 22 процентах и выше начинается коробление.
Обвязку крепят к фундаменту через анкер М12 с шагом 1,2 метра. На доме 6х3 это четыре анкера по периметру, на 10х10 понадобится 13-15 стержней. Каждый анкер вкручивается в гайку так, чтобы между шайбой и деревом оставался зазор 3-5 мм для компенсации усадки и набухания доски при колебаниях влажности.
На углах обвязка перекрывается с нахлёстом 300 мм и скрепляется болтами М12 в два ряда. Такой узел держит сдвиг при ветре и землетрясении лучше, чем просто угловой стык встык.

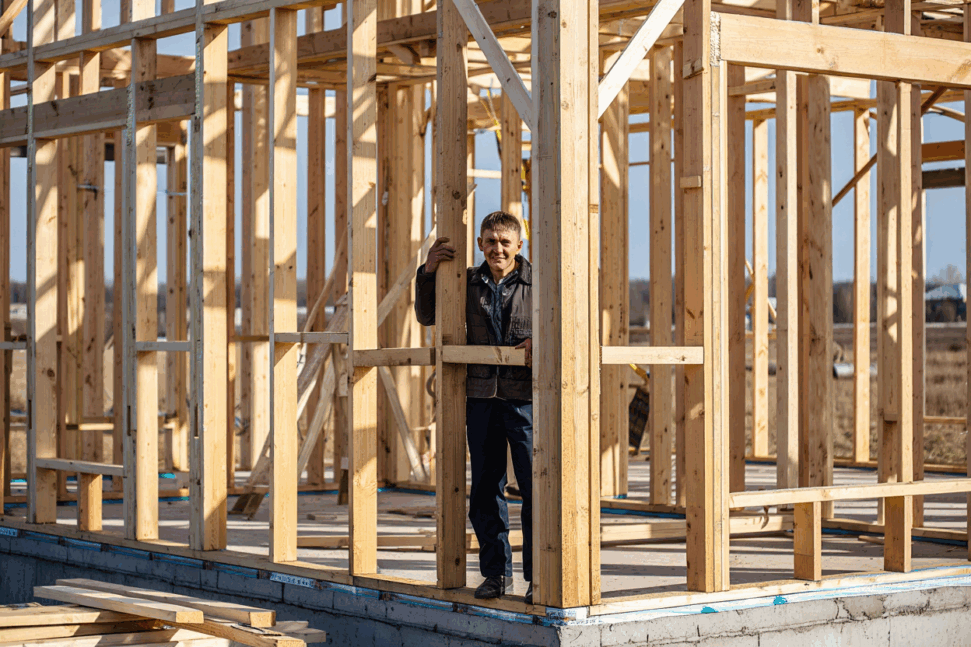

Вертикальный каркас стены и укосины
Стойки ставлю из доски 50х150 с шагом 600 мм. Это значит, что между центрами соседних стоек ровно 600 миллиметров, что совпадает с шириной рулона утеплителя и не требует подрезки. На стене длиной 6 метров укладывается 10 стоек, на 10 метров потребуется 17 стоек.
Каждую стойку жестко крепят к обвязке через стальной уголок 50х50х4 мм двумя болтами М10 или четырьмя гвоздями 120 мм. На доме 6х3 высотой 2,8 метра верхняя перевязка проходит на этой же высоте, и стойки держатся за счёт собственного веса и трения в узлах. Но при более высоком каркасе или на углах дома добавляю укосину — доску 50х100, которая идёт от верхней точки стойки вниз к нижней обвязке под углом 45 градусов. Укосина гасит качание каркаса и передаёт горизонтальные нагрузки ветра на фундамент через изгиб, а не через сдвиг узлов.
На доме 10х10 укосины нужны на всех четырёх углах и посередине длинных стен, если они больше 6 метров без промежуточных стен.
Утеплитель в стене и пароизоляция
Минвата плотностью 35-45 кг/м³ нарезается рулонами шириной 620 мм на батсы высотой 1,2 метра или 1,8 метра. Я беру батсы 1,2 метра, потому что их удобнее держать одному в руках между стойками. Каждый батс расклинивается враспор между стойками без пропусков и щелей — минвата должна лежать плотно, а не висеть и сминаться. Если полотно режу ножом, то добавляю 20 мм на ширину, чтобы оно встало враспор, упираясь в боковины стоек.
Для стены толщиной 150 мм этого утеплителя хватает на зиму до минус 25 градусов в холодных регионах. Если климат суровее, добавляю второй слой 50 мм по внешней обрешётке — это уже две волны: первая прячется в полости между стойками, вторая идёт поверх них и защищает от ветра.
Пароизоляцию монтирую изнутри помещения сразу после укладки минваты. Плёнка Изоспан B или Megaspan нарезается полотнами на 100 мм длиннее высоты стены и наклеивается на стойки через деревянную обрешётку 25х50 мм. Стыки полотен перекрываются на 100 мм и проклеиваются бутиловой лентой шириной 50 мм по периметру нахлёста. Это необходимо, чтобы тёплый влажный воздух из помещения не проникал в минвату и не превращал её в мокрую тряпку с потерей теплозащиты в два раза.
Между пароизоляцией и гипсокартоном оставляю зазор 25 мм под эту же обрешётку 25х50: в нём прячется электрика, провода для кондиционера и системы вентиляции без прорезания защитного слоя.
Организованная вентиляция в герметичном доме
Герметичность каркасника с пароизоляцией означает, что воздух не может просачиваться через стены, как в доме из бруса. Это хорошо для тепла, но плохо для дыхания помещения: без вентиляции комната становится душной, на окнах выпадает конденсат, в углах растёт плесень. Вот почему требуется специальная система вентиляции.
Вентиляция на доме 6х3 может быть простой: приточные клапаны в спальнях и гостиной, работающие от разницы давления между улицей и помещением, а вытяжка через кухню и ванную в общий воздуховод, который выходит на кровлю. На доме 10х10 жилых комнат больше, поэтому нужны механические вытяжные вентиляторы мощностью 50-150 м³/ч на каждой влажной зоне.
Расчёт притока прост: на каждого человека в доме нужно 30 м³ воздуха в час. Если в доме живут четыре человека, то общий приток должен быть 120 м³/ч, то есть обновление воздуха в доме объёмом 150 м³ происходит каждые 75 минут. Приточные клапаны ставлю на высоте 1,5 метра от пола под окнами спален и гостиной, вытяжные — в ванной, кухне и котельной под потолком.
Воздуховоды нарезаю из ПВХ-трубы диаметром 100-110 мм и прокладываю внутри обрешётки потолка или в чердачном пространстве, уклоняя их наружу под 5-10 градусов так, чтобы конденсат не стекал обратно в помещение. На кровле вытяжной воздуховод выводится выше конька крыши минимум на 300 мм и закрывается зонтиком от дождя и снега.
Естественная вентиляция работает в доме 6х3 и 10х10 за счёт разницы давления и температуры снаружи и изнутри. В холодный период её хватает, но летом, когда разница температур близка к нулю, производительность падает. Поэтому монтирую вытяжной вентилятор 150 м³/ч в общий канал кухни и ванной, включаемый выключателем. Вентилятор работает днём, когда люди готовят и моются, и вытягивает влажный воздух прямо на улицу, не давая ему распространяться по дому и конденсироваться в утеплителе.
Утеплитель крыши и конденсат в чердаке
Крыша каркасника строится так же, как стена: стропила из доски 50х150, утеплитель Rockwool толщиной 200 мм между ними и пароизоляция изнутри. Но скат крыши требует хорошей вентиляции в зазоре между утеплителем и кровлей, иначе конденсат разрушит кровельное железо за три-четыре сезона.
Под кровлю (металлочерепицу или профнастил) монтирую контробрешётку — два бруска 25х50 мм вдоль каждого стропила. Они создают зазор 50 мм между гидроизоляционной плёнкой (Ондатис, Изоспан A или подобные) и кровельным материалом. Воздух входит в этот зазор через слуховые окна в фронтонах и выходит на конек крыши, непрерывно высушивая поверхность утеплителя и кровельное железо.
Гидроизоляция укладывается поверх утеплителя с нахлёстом 100-150 мм и прибивается к стропилам гвоздями 40 мм через каждые 300 мм вдоль каждого стропила. Плёнка идёт от карниза к коньку с провисом 20-30 мм между стропилами, чтобы конденсат стекал вниз, а не скапливался в полости.
На доме 6х3 крыша может быть односкатной или двускатной простой конструкции, на 10х10 можно уже делать четырёхскатную крышу с вальмами, но принцип вентиляции остаётся одинаковым: воздух снизу вверх через весь скат.
Монтаж каркаса 6х3 как учебный пример
Начинаю с выравнивания и гидроизоляции фундамента. Выставляю нижнюю обвязку по уровню, прикручиваю анкерами к основанию. На стыке продольных досок обвязки подпиливаю половину толщины доски так, чтобы они легли в паз друг друга — это гасит прямой удар при землетрясении и не даёт обвязке сместиться вбок.
Затем встаю на обвязку и расставляю стойки 50х150 с шагом 600 мм, крепя их уголками и болтами. Напротив каждой стойки горизонтально подпираю её распоркой из обрезка доски, чтобы стойка стояла ровно, не наклоняясь вперёд или назад. На доме 6х3 это шесть-семь стоек на каждой длинной стене и четыре-пять на коротких торцах.
После этого монтирую верхнюю обвязку 50х150, которая свяжет все стойки вместе и обеспечит жёсткость. Она прибивается к вершинам стоек гвоздями 120 мм по два в каждый стык. На углах обвязка перекрывается и болтируется, как внизу.
Когда каркас встал вертикально и закреплен, закладываю горизонтальную обрешётку под окна и двери из обрезков доски 50х100 и сразу начинаю укладывать утеплитель. На доме 6х3 это две-три часа работы одному, потому что площадь стены всего 70-80 квадратных метров.
Крышу ставлю последней: стропила из доски 50х150 с шагом 1,2 метра (совпадает с двумя пролётами между стойками), конек из доски 50х150 у вершины скатов, затем гидроизоляция и кровля.
Каркас 10х10 и двухэтажность
На доме 10х10 каркас построен по той же схеме, но площадь растёт в четыре раза, а значит, растёт и нагрузка на опорные узлы. Я добавляю промежуточные стены посередине каждого пролёта длиной 10 метров, чтобы разбить пол на две части и уменьшить максимальный пролёт балок перекрытия до 5 метров.
Второй этаж опирается на балки 50х250 мм, которые кладут на верхнюю обвязку первого этажа и на промежуточные стены. Шаг балок 600 мм совпадает с шагом стоек, поэтому нагрузка передаётся точно вниз без скручивания и изгиба.
Вентиляция в двухэтажном доме работает так же, как в одноэтажном, но воздуховоды нужно спрятать в перекрытие между этажами или в фальш-потолок. На втором этаже ставлю приточные клапаны в спальнях, а вытяжку пускаю в общую систему первого этажа, которая выходит на кровлю. Вентилятор на кухне первого этажа должен быть мощнее (200 м³/ч), потому что это основной источник влажности и запахов в доме.
Каркасный дом этих размеров строится одним человеком за 2-3 недели до закрытия кровлей, включая утепление и монтаж вентиляции. Не стоит экономить на креплениях, гидроизоляции и пароизоляции, потому что эти узлы определяют, прослужит дом 50 лет или сгниёт за десять.
