Каркасный дом своими руками: пошаговая инструкция от фундамента до кровли
Я строю каркасные дома сам и веду стройку по шагам от геологии до конька. Правила строительства каркасного дома своими руками несложные, но требуют точности на каждом узле. В этой инструкции даю рабочие размеры и проверки, которые применял на объектах от 60 до 130 квадратных метров.
Подготовка участка и геология
Первым делом заказываю инженерно-геологические изыскания: две или три скважины на глубину 2–3 метра показывают тип грунта и уровень воды. Без этих данных в 40 процентах случаев выбирают неправильный фундамент, и дом начинает гулять после первой же зимы. Разрешение на строительство и рабочий проект с расчётом нагрузок тоже обязательны, если не хотите проблем с соседями и кадастровой службой. Участок расчищаю от растительного слоя, делаю дренажную канаву по периметру и отсыпаю подъезд щебнем фракции 20–40 мм. На мягком грунте кладу геотекстиль плотностью 200 г/м² под щебень, чтобы он не утонул в глине.
Фундамент под каркасник
Для каркасного дома 6×10 метров с мансардой я выбрал мелкозаглублённую ленту сечением 40×50 см. Опалубку сколотил из досок 50×150, которые позже пошли на стены, арматурный каркас связал из прутка 12 мм с шагом 200 мм. Подушка под лентой: 20 см песка и 10 см гравия, каждый слой пролил водой и утрамбовал виброплитой. Разметку проверяю по методу 3–4–5: диагонали прямоугольника не должны отличаться больше чем на 10 мм на 10 метров длины. Если диагонали сходятся, углы ровно 90 градусов, и обвязка ляжет без перекосов.
Для лёгкого А-фрейма фундамент делаю свайным: 15 свай глубиной 2 метра из асбестоцементных труб с арматурой и бетоном М300. Такой фундамент обходится в 80–100 тысяч рублей, а монтируется за два дня бригадой из трёх человек.
Нижняя обвязка и платформа
Нижнюю обвязку монтирую из доски 50×150 камерной сушки с влажностью до 18 процентов. Перед укладкой стелю два слоя рубероида на битумной мастике или эластичную мембрану на основе синтетического каучука толщиной 1,5 мм: это отсекает капиллярную влагу от бетона. Доску притягиваю к фундаменту анкерными шпильками М12 с шагом 1,2 метра, в углах ставлю по две шпильки. Для платформы первого этажа использую лаги из доски 50×200 с шагом 400 мм, поверх настилаю черновой пол из ориентированно-стружечных плит толщиной 18 мм. Платформа должна быть жёсткой, чтобы стены не повело при сборке.
Стены по американской схеме

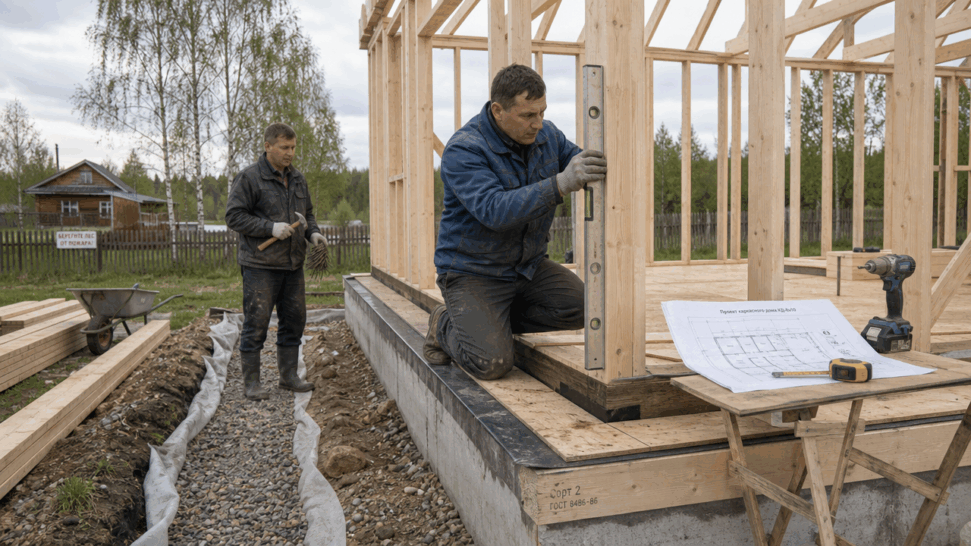

Технология платформенной сборки проста: сначала платформа пола, потом стены, потом перекрытие. При строительстве каркасного дома своими руками полезны видеоматериалы о платформенной сборке: они помогают разобраться с узлами, особенно с двойной обвязкой и нижней доской. Стойки ставлю с шагом 600 мм, потому что плиты шириной 1220 мм стыкуются точно на стойке. Доску для стоек беру 50×150 строганую, сухую, без синевы. Нижнюю обвязку креплю к платформе саморезами 5×90 с шагом 200 мм в шахматном порядке, а не гвоздями: саморез не вылезает при усушке дерева.
Верхняя обвязка и укосины
Верхнюю обвязку делаю двойной: два ряда доски 50×150 со смещением стыков на 600 мм. Двойная обвязка связывает углы и перераспределяет нагрузку от крыши на соседние стойки, поэтому антисептик для верхней доски не нужен, в отличие от нижней, которую пропитываю под давлением. Укосины врезаю в стойки под углом 45 градусов из доски 25×100: они держат стену от сдвига при боковом ветре. Каждый угол проверяю угольником на 90 градусов, а диагональ стены 3×6 метров не должна отличаться больше чем на 5 мм.
Плёнки: как проверить до закрытия
Плёнки в стене три: пароизоляция изнутри, диффузионная мембрана снаружи и гидроизоляция в санузлах. Проверяю их на просвет и герметичность. Пароизоляцию раскатываю по стойкам с нахлёстом 100 мм и осматриваю каждое полотно при ярком свете. Дыры от скоб заклеиваю бутиловой лентой, стыки проклеиваю той же лентой по всей длине. Наружная мембрана должна выпускать пар из утеплителя, но защищать его от воды и ветра. Если нарушить расположение слоёв, вата намокнет. В санузлах добавляю слой гидроизоляции на пол и стены, стыки провариваю феном.
Утепление и перекрёстный слой
Утеплитель ставлю враспор между стойками: каменную вату плотностью 35–50 кг/м³ режу на 20 мм шире проёма, чтобы плита держалась без щелей. Для стены 150 мм достаточно одного слоя такой толщины, а при необходимости стены 200 мм использую два слоя по 100 мм. В климате с морозами ниже минус 25 добавляю перекрёстный слой 50 мм по наружной обрешётке. Перекрёстный монтаж означает второй слой поперёк первого, чтобы перекрыть стыки и убрать мостики холода. Проверяю тепловизором после первого слоя: холодные углы и участки у стоек видно сразу.
Крыша и кровля
Стропильную систему для двускатной крыши собираю из доски 50×200 с шагом 600 мм. В коньке стропила соединяю внахлёст через металлическую пластину 200×200 мм, у мауэрлата делаю запил глубиной 50 мм. Обрешётку под металлочерепицу набиваю из доски 25×100 с шагом 350 мм, для мягкой кровли нужен сплошной настил из ориентированно-стружечных плит толщиной 12 мм. Контробрешётку из бруска 50×50 прибиваю поверх гидроизоляции по стропилам: она создаёт вентиляционный зазор 50 мм, без него конденсат сгноит стропила за пять лет. Карнизный свес выпускаю на 400 мм, иначе косой дождь заливает фасад.
А-фрейм дом своими руками
Каркасные дома А-фрейм с фундаментом своими руками собираются быстрее обычного каркасника: треугольные фермы заменяют и стены, и крышу. Фундамент под А-фрейм делаю столбчатым или свайным, потому что нагрузка от треугольных рам точечная. Нижнюю обвязку укладываю на оголовки свай через резиновую прокладку, затем ставлю треугольные фермы с шагом 1200 мм. Фермы собираю на земле из доски 50×200 по шаблону из ориентированно-стружечных плит, поднимаю краном или лебёдкой. Кровлю по фермам делаю из профлиста сразу по обрешётке 25×100 с шагом 300 мм, утеплитель закладываю между стропилами изнутри, пароизоляцию и вагонку креплю по нижней плоскости.
Приёмка скрытых работ
Перед обшивкой осматриваю каркас: углы 90 градусов, доска сухая, укосины врезаны, крепёж — только нержавеющие саморезы 5×90. Проверяю герметичность пароизоляции: осматриваю стыки на просвет и проверяю, нет ли щелей. Утеплитель прощупываю ладонью по всей площади: провалы больше 5 мм заполняю обрезками ваты. Тепловизором прохожу по стенам после первого слоя утеплителя: синие пятна у стоек показывают мостик холода, туда добавляю полосу ваты 50 мм. Только после такой приёмки закрываю стену ориентированно-стружечными плитами снаружи и гипсокартоном изнутри.
Построить каркасник одному реально за 80 дней и 350 тысяч рублей на материалы для дома 6×10 с мансардой, если не экономить на геологии и плёнках. Я собрал первый каркасник по материалам о платформенной сборке с двойной обвязкой, второй по схеме А-фрейм за месяц. Главное — не торопиться на этапе скрытых работ: утеплитель и плёнки назад не откроешь без демонтажа. Проверяйте диагонали, нахлёсты, укосины и работайте только с сухой доской.
